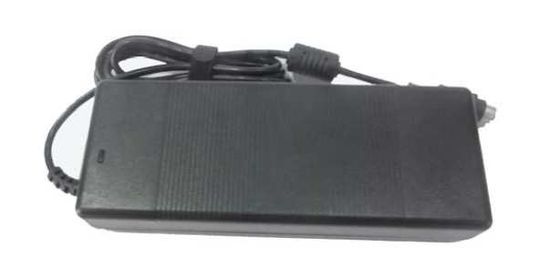

Medycyna Zasilanie / Zasilacz 100W 24Volt DC / 6.4a MDA100-220S24

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	Enargy
Model Number:	MDA100-220S24

Zapłata:

Minimum Order Quantity:	1pcs
Cena:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	1000Pcs/week

Kontakt

Szczegółowy opis produktu

High Light:	Zasilacz medyczne

Medycyna Zasilanie / Zasilacz 100W 24Volt DC / 6.4a MDA100-220S24

Kluczowe cechy

AC Zakres wejściowy: 100 ~ 240Vac

Potrójne wyjścia: 24V / 4.2A

160W moc szczytowa

Wysoka wydajność: 85%

Rozporządzenie Line: ≤ ± 1%

Regulacja obciążenia: ≤ ± 2%

Niskie tętnienia i szumy: ≤200mV

zabezpieczenie przed zwarciem

Wyjście zabezpieczenie nadmiarowo-prądowe

Wyjście nad ochroną napięcia

Zabezpieczenie termiczne

naturalne fajne

Zgodny z RoHS

IEC60601-1 3-ty zgodny

UL94V-0 Ocena zmniejszonej palności

Przegląd produktów

Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania energii,
technologie kontroli i pakowania, aby zapewnić
wydajność, elastyczność, niezawodność i opłacalność
dojrzałym elementem zasilania. przełączania wysokiej częstotliwości
zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej
wydajność.

Charakterystyki wejść

Parametr	M i N	T y p	M ax	nitów U	N Uwagi
Napięcie znamionowe wejścia	100	220	240	Odkurzacz
AC Zakres napięcia wejściowego	90		264	Odkurzacz
Częstotliwość znamionowa wejście AC		50/60		Hz
AC Zakres częstotliwości wejściowej	47		63	Hz
Max. prąd wejściowy			2	ZA	Min. napięcie wejściowe, pełne obciążenie
Wejście prądu rozruchowego			60	ZA	Napięcie 240Vacinput, 25 ℃, pierwszy start
Wydajność		85		%	Znamionowe napięcie wejściowe, obciążenie znamionowe
Współczynnik mocy		92		PF

Charakterystyka wyjścia

Parametr		M i N	T y p	M ax	nitów U	N Uwagi
Zakres napięcia wyjściowego		23,53	24,30	24,48	Vdc
Zakres prądu wyjściowego		0		4,5	ZA	wejście 240Vac Maksymalne current6.87A / 1s, 5s restoe2.5A /
linia rozporządzenie				± 1	%
Regulacja obciążenia				± 2	%
regulacja temperatury			± 0.002		% / ° C	Ponad zakresie temperatur
Falowanie i hałasu				200	mV	Wejście znamionowe, pełne obciążenie, 20 MHz pasmo
odpowiedź dynamiczna	Odchylenie			± 5	%	25% do 50% do 25% Iout max, od 50% do 75% do 50% Iwy max 1A / nas
odpowiedź dynamiczna	Utknięcie czas			500	nas	W granicach 1% Vout nom.
Skręć na czas narastania				50	ms	Pełne obciążenie, 10% ~ 90% Vout
Czas włączania opóźnienia				3	s	220Vac, przy pełnym obciążeniu
Przekroczenie napięcia wyjściowego				± 5	%
Pojemność wyjścia			2200		uF

Właściwości ochronne

Parametr	M i N	T y p	M ax	nitów U	N Uwagi
Wyjście nad napięciem ochrona	26		30	Vdc	Czkawka
Wyjście nad ochroną obciążenia	7		10	ZA	Czkawka
Short - Zabezpieczenia			10	mΩ	Czkawka

Charakterystyka ogólna

Konwerter AC-DC 100W

Parametr

M i N	T y p	M ax	nitów U	N Uwagi
MTBF	250			KHrs	Wejście znamionowe, pełne obciążenie, 25 ℃
Waga			500	sol

Charakterystyka środowiska

Parametr	M i N	T y p	M ax	nitów U	N Uwagi
Temperatura robocza	0		+40	℃
Temperatura przechowywania	-40		+55	℃
wilgotność względna	20		90	%
wilgotność w miejscu przechowywania	10		95	%
Wysokość			3000	m
Ciśnienie atmosferyczne	70		106	Rocznie

Charakterystyka bezpieczeństwa

Parametr

M i N

T y p

M ax

nitów U

N Uwagi

Izolacja

Napięcie

Wkład

wydajność

4000

Odkurzacz

5mA / 1min, No łuku i podział

Izolacja

odporność

Wkład

wydajność

MΩ

500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90%

EM C Charakterystyka

Lp		standardy	ARUNKI C	N Uwagi
CE		EN55022	Klasa B	test systemu karnetów
RE		EN55022	Klasa B	test systemu karnetów
Harmoniczny		EN61000-3-2	Lampy typu C wymagania	kryterium B
Wahania napięcia i migotanie		EN61000-3-3	Urządzenia klasy A wymagania	kryterium B
Przypływ		EN61000-4-5	tryb różnicowy ± 2 kV, tryb wspólny ± 4kV	kryterium B
ZANURZAĆ		EN61000-4-11 EN55024	Napięcie DIP 0% UT, 10ms	Kryterium B, test w fazie 0, 90, 180 i 270
			Napięcie DIP 40% UT, 20ms
			Napięcie DIP 70% UT, 50ms
ESD	Powietrze	EN61000-4-2	± 8 kV	kryterium B

Konwerter AC-DC 100W

	rozładować się
	Kontakt rozładować się	EN61000-4-2	± 4 kV	kryterium B
Ogień raing		UL94-V0
grade hydroizolacyjne		IP2X

Uwagi:

Kryterium A: Normalna wydajność podczas i po teście.

Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.

Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.

Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.

Eliminacje środowiskowe

Pa parametrze	Uwagi
Wibracja	Pasmo przenoszenia: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; Osi XYZ, 30min / oś Zasięg częstotliwości: zakres częstotliwości: 5-55Hz; Amplituda: 0.35mm; zamiatać Cykl częstotliwości: 5min; Osi XYZ, 30min / oś
wstrząsy mechaniczne	Half-sinusoidy 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / kierunkowskazy
Zimno (pracuje)	IEC60068-2-1 Ad
wilgotne ciepło	IEC60068-2-67 Cy
Temperatura na rowerze	0 ° C do 40 ° C, 15 ° C ramp / min., 500 cykli
Zasilanie / jazda na rowerze Thermal	Vin = min do max, pełne obciążenie, 100 cykli
marginalizacji Projekt	Tmin-10 ° C do Tmax + 10 ° C, 5 ° C stopni, Vin = min do max, 0-105% obciążenia
Badanie życie	95% oceniło Vin i obciążenia jednostki w punkcie obniżeniem, 1000 godzin
zdolność lutowane	IEC60068-2-20

zgodność ze standardami

S t r anda d s	Uwagi
UL / cUL60950
EN60950
GB4943
IEC 695-2-2	Igła barwienie płomienia palnika, test na całego zespołu, płyty i elementów z tworzyw sztucznych UL94V-0 zgodna
IEC 61000-4-2

Informacje fizyczne

Długość x szerokość x wysokość: 167,0 x 65,0 x 39,0 (mm) 6,57 x 2,56 x 1,54 (w)

oznaczenia Connector

Pozycja	Kołek	Funkcjonować	Uwagi
Wejście AC	1	N	Płaskostopie linii AC
Wejście AC	2	L	Płaskostopie linii AC
Wyjście DC	P1	wyjście +
	P2	wyjście +
	P3	wyjście -
	P4	wyjście -
