Gaoxin Industrial Park, Guangming New Zone, Shenzhen w prowincji Guangdong, Chiny | Angelwang66@126.com |
Place of Origin: | Guangdong, China (Mainland) |
Nazwa handlowa: | e.mini |
Orzecznictwo: | CE/RoHS |
Model Number: | E-19V6.32A-LR190063 |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal |
Supply Ability: | 25000 Pieces per Month |
Production Name: | Computer AC Adapter | Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-264Vac |
---|---|---|---|
Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz | Efficiency: | 80% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency. |
protection: | Short circuit test,Over current Protection, | ||
High Light: | Adaptery komputerowe AC,zasilacz komputerowy |

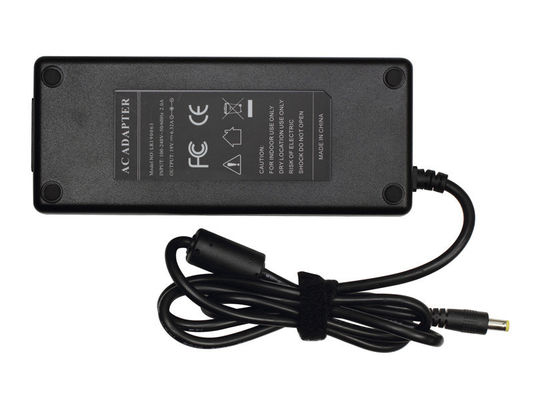

19V 6.32A Przełączanie zasilania AC / DC Adapter, zasilacz komputerowy
19V 6.32A Przełączanie AC / DC zasilacz o wysokiej jakości
Specyfikacja:
Model: | E-Mini Adapter (19V6.32A) -LR190063 |
Rodzaj: | ITX zasilania DC-ITX Zasilacz, LCD, LED Display Adapter i Laptop Adapter |
Parametr: | 1, Standard interfejsu wyjściowego okrągłe usta: 2.5mm, 5.5mm średnica wewnętrzna średnica zewnętrzna; Napięcie wyjściowe 19V, moc 120W |
1 OPIS:
Celem dokumentu jest określenie wymogów funkcjonalnych zasilacza przełączającego 120W.
2 Charakterystyka wejściowa:
2,1 Napięcie wejściowe:
Napięcie znamionowe: 100 ~ 240Vac
Zmienność Zakres: 90-264Vac
2.2 Częstotliwość wejściowa:
Częstotliwość znamionowa: 50 / 60Hz
Wahania częstotliwości: 47-63Hz
2,3 Prąd wejściowy:
2.0Amps max przy dowolnym napięciu wejściowym i nominalnego, wyjście DC obciążeniu znamionowym.
2,4 Prąd rozruchowy:
120 Amp Max Zimny start na wejściu 240VAC, przy obciążeniu znamionowym i 25 ℃ otoczenia
2,5 Ac Prąd upływu:
Wejście 0.75mA Max At240Vac
3 Charakterystyka wyjściowa:
Moc wyjściowa 3,1
Napięcie | Min. Załadować | Oceniono. Załadować | Stand by moc | Moc wyjściowa |
19Vdc | 0,01 A | 6.32A | 0.5W Max | 120W |
3,2 połączeniu Load / Rozporządzenie Linia
Napięcie | Min. Załadować | Oceniono. Załadować | linia rozporządzenie | Regulacja obciążenia |
19Vdc | 0,01 A | 6.32A | ± 1% | ± 5% |
3.3 Falowanie i hałasu:
Pod nominalnym napięciu i obciążeniu znamionowym, tętnienia i szumy są następujące, gdy środek o szerokości maks paśmie 20MHz i równolegle 47uF / 0.1uF, skrzyżowane podłączony w punkcie testowym.
Napięcie tętnienia i hałasu (maks.)
+ 12V 190mV pp
3.4 Włączanie opóźnienia:
3Second Max na wejściu i wyjściu 115VAC Maksymalne obciążenie
3.5 Czas narastania:
40 ms max na wejściu i wyjściu 115VAC Maksymalne obciążenie
3.6 Czas podtrzymania:
5 mS min przy wejściu i wyjściu 115VAC Maksymalne obciążenie
3.7 Efektywność:
80% min, przy 115 / 230Vac napięcia wejściowego, 1 / 4,1 / 2,3 / 4 i pełne obliczeniowego obciążenia średniej wydajności.
4 OCHRONA FUNKCJA:
4.1 Krótki Test obwodu:
Zasilacz zostanie automatycznie odzyskane, gdy krótkie usterki obwodu usunąć.
4.2 zabezpieczenie nadmiarowo-prądowe:
Zasilacz zostanie automatycznie odzyskane po ponad bieżące usterki usunąć.
4.3 zabezpieczenie nadmiarowo-prądowe:
Zasilacz zostanie automatycznie odzyskane, gdy wady usunąć 120% ~ 170%.
5 REQUIREMET ŚRODOWISKA:
5.1 Temperatura pracy:
0 ℃ do 40 ℃, przy pełnym obciążeniu, normalna praca
5.2 Temperatura przechowywania: od -20 ℃ do 80 ℃ Z pakietu
5,3 Wilgotność względna:
5% (0 ℃) ~ 90% (40 ℃) RH, 72 godziny, przy pełnym obciążeniu, Normal operacyjnego.
5.4 Wibracje:
1) operacyjny: IEC 721-3-3 3M3
5 ~ 9 Hz, A = 1.5mm
(9 ~ 200Hz, Przyspieszenie 5m / s2)
2) Transport:
IEC 721-3-2 2M2
5-9Hz, A = 3.5mm
9 ~ 200Hz, Przyspieszenie = 5m / S2
200 ~ 500Hz, Przyspieszenie = 15m / S2
3) Osie, 10 cykli na oś.
Nie może nastąpić trwałe uszkodzenie podczas badań.
Próbka ma przywrócić do pierwotnej sytuacji po włącz / wyłącz.
5,5 spada pakiety:
1M ścienne typ i 760mm dla typu stacjonarnego, jak wyżej opisany zamontować.
Pozioma powierzchnia składa się z twardego drewna o grubości co najmniej 13 mm, zamontowane na dwóch warstw sklejki każda o grubości 19mm do 20mm, wszystkie osadzone na betonie lub równoważnego non-sprężystej podłodze.
6 WYMAGANIA BEZPIECZEŃSTWA:
6.1 Bezpieczeństwo: Accord z TUV / GS (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / kultur (UL60950-1)
6,2 / Wytrzymałość Hi-Pot:
Pierwotnego do wtórnego: 1500VAC / 3.5mA / 60 sekund (3 sekundy do produkcji) lub 2121Vdc / 3,5 mA / 60 sekund (3 sekundy do produkcji)
Odporność 6.3 Izolacja:
20MΩ min. w szkołach podstawowych, aby dodać wtórne napięcie pomiarowe 500VDC
6,4 Prąd upływu
0.75mAmax. przy 264VAC / 50Hz
6,5 EMI STANDARD Spełnia granicach
1) zasady .Fcc klasy B part15
2) zasady klasy .EN55022 B
3) GB9254-1998, GB17625.1-2003
7 wymagań mechanicznych:
7.1 Obudowa:
Wielkość zasilanie: L170 x W72 x H41.5mm;
7.2 Złącze wejściowe:
IEC-320-C14
8 SZNUR
9 ETYKIETA
