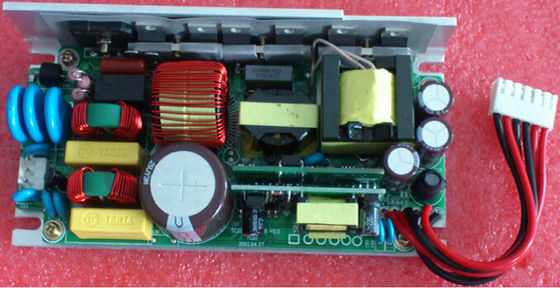

AC-DC Zasilacze 224W Wyjście 28V SC224-220S28
Kluczowe cechy
AC Zakres wejściowy: 140 ~ 300VAC
Pojedyncze wyjścia: 28V / 8A
Wysoka wydajność: 88%
Rozporządzenie Line: ≤ ± 3%
Regulacja obciążenia: ≤ ± 3%
Niskie tętnienia i szumy: ≤150mV
Współczynnik mocy: 95%
zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Wyjście nad ochroną napięcia
Wejście nad ochroną napięcia
Wejście pod napięciem lokautu
Sygnał Operacja AC
naturalne fajne
Zgodny z RoHS
UL94V-0 Ocena zmniejszonej palności
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie znamionowe wejścia | 200 | 220 | 240 | Odkurzacz | |
AC Zakres napięcia wejściowego | 140 | | 300 | Odkurzacz | |
Częstotliwość znamionowa wejście AC | | 50/60 | | Hz | |
AC Zakres częstotliwości wejściowej | 47 | | 63 | Hz | |
Max. prąd wejściowy | | | 2,5 | ZA | Min. napięcie wejściowe, pełne obciążenie |
Wejście prądu rozruchowego | | | 30 | ZA | Max. napięcie wejściowe, 25 ℃, pierwszy start |
Wydajność | wejście AC | | 88 | | % | Znamionowe napięcie wejściowe, obciążenie znamionowe |
współczynnik mocy | 95 | | | % | |
| | | | | | |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wyjściowego | 28V | 27,5 | 28 | 28,5 | Vdc | |
Zakres prądu wyjściowego | 28V | 0 | | 8 | ZA | |
linia rozporządzenie | | | ± 3 | % | |
Regulacja obciążenia | | | ± 3 | % | |
regulacja temperatury | | ± 0,02 | | % / ° C | Ponad zakresie temperatur |
Falowanie i hałasu | 28V | | | 150 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz |
odpowiedź dynamiczna | Odchylenie | | | ± 5 | % | 25% do 50% do 25% Iwy max, od 50% do 75% do 50% Iwy max 1A / US |
rozliczania czasu | | | 500 | nas |
Skręć na czas narastania | | | 50 | ms | Pełne obciążenie, 10% ~ 90% Vout |
Czas włączania opóźnienia | | | 8 | s | 220Vac, przy pełnym obciążeniu |
Przekroczenie napięcia wyjściowego | | | ± 5 | % | |
Pojemność wyjścia | | | 3000 | uF | |
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Wejście pod napięciem zablokować | Skręć na progu napięcia | 130 | | 145 | Odkurzacz | |
Wyłączania próg napięcia | 115 | | 130 | Odkurzacz | |
Wejście nad ochroną napięcia | Chronić napięcia | 300 | | 320 | Odkurzacz | |
napięcie powrotne | 280 | | 300 | Odkurzacz | |
Wyjście nad ochroną napięcia | 32 | | 35 | Vdc | Czkawka |
Wyjście nad ochroną obciążenia | 9 | | 12 | ZA | Czkawka |
Short - Zabezpieczenia | | | 10 | mΩ | Czkawka |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 250 | | | KHrs | Wejście znamionowe, pełne obciążenie, 25 ℃ |
Waga | | | 1000 | sol | |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | -40 | | +85 | ℃ | |
Temperatura przechowywania | -40 | | +85 | ℃ | |
wilgotność względna | 10 | | 95 | % | |
wilgotność w miejscu przechowywania | 105 | | 93 | % | |
Wysokość | | | 3000 | m | |
Ciśnienie atmosferyczne | 70K | | 106k | Rocznie | |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi |
napięcie izolacji | Wejścia do wyjścia | 1500 | | | Odkurzacz | 10mA / 1min, No łuku i podział |
Wejście do masy | 1500 | | | Odkurzacz |
Wyjście do uziemienia | 500 | | | Vdc | 10mA / 1min, No łuku i podział |
rezystancja izolacji | Wejścia do wyjścia | 10 | | | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% |
Wejście do masy | 10 | | |
Wyjście do uziemienia | 10 | | |
Sygnał i Przełączanie
Pozycja | Funkcje | Uwagi |
Wyjście alarmu pod napięciem | Wyjście pod napięciem alarm włącza się do logiki wysokim (5V ± 0.2V) przy spadku napięcia wyjściowego do 90% | wysokiej Logic kiedy nienormalne warunki, niska Logic podczas pracy oraz |
sygnał wejściowy | Light on podczas pracy dobrze, świeci się podczas pracy nienormalne | Φ3 zielone światło |
sygnał wyjściowy | Light on podczas pracy dobrze, zapalają się lub migają podczas pracy nienormalne | Φ3 zielone światło |
Charakterystyka EMC
Pozycja | standardy | Warunki | Uwagi |
CE | EN55022 | Klasa B | test systemu karnetów |
RE | EN55022 | Klasa B | test systemu karnetów |
Harmoniczny | EN61000-3-2 | Wymagania lampy typu C | kryterium B |
wahania napięcia i migotania | EN61000-3-3 | Klasa A Maszyna do wymogów | kryterium B |
Przypływ | EN61000-4-5 | tryb różnicowy ± 2kV tryb wspólny ± 4kV | kryterium B |
ZANURZAĆ | EN61000-4-11 EN55024 | Napięcie dip do 0% UT, 10ms | Kryterium B, test w fazie 0, 90, 180 i 270 |
Zapad napięcia do 40% UT, 20ms |
Zapad napięcia do 70% UT, 50ms |
ESD | Nawiew | EN61000-4-2 | ± 8 kV | kryterium B |
wyładowanie kontaktowe | EN61000-4-2 | ± 4 kV | kryterium B |
Uwagi:
Kryterium A: Normalna wydajność podczas i po teście.
Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.
Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.
Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.
Eliminacje środowiskowe
Parametr | Uwagi |
Wibracja | Pasmo przenoszenia: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; Osi XYZ, 30min / oś |
wstrząsy mechaniczne | Half-sinusoidy 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / kierunkowskazy |
zgodność ze standardami
standardy | Uwagi |
UL / UL60950 | |
EN60950 | |
Informacje fizyczne
Zarys mechaniczna
Długość x szerokość x wysokość: 127,0 x 84,5 x 35,0 (mm), 5 x 3,33 x 1,38 (w calach)
oznaczenia Connector
Złącze wejściowe: VH3.96mm-3PIN
pin No. | Nazwa | Funkcjonować |
1 | L | |
2 | N | |
3 | PE | |
Złącze wyjściowe: VH3.96mm-6pin, szybki powrót,
Przewody wyjściowe: normy UL1015 18 #, 105 ℃, 600V
pin No. | Nazwa | Funkcjonować |
1 | + 28V | Czerwony |
2 | + 28V | Czerwony |
3 | GND | czarny |
4 | GND | czarny |
5 | LOS_PWR + | Wyjście pod alarm napięcia dodatniego (czerwony) |
6 | LOS_PWR- | Wyjście pod alarm napięcia dodatniego (czarny) |
