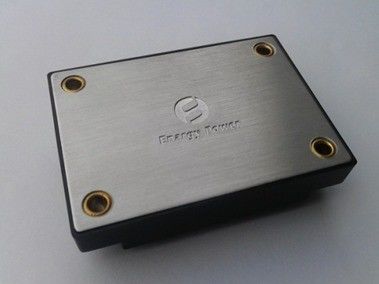

Zasilacz przemysłowy 50W 24V Wyjście / 2.08A XX50-12S24-PEC
Kluczowe cechy
Moc wyjściowa: 50W
Szeroki zakres wejściowy: 9-18VDC
Wysoka sprawność konwersji: do 87%
Rozporządzenie Linia do ± 0,02%
Regulacja obciążenia ± 0,02%
Stała częstotliwość pracy
Izolacja Napięcie: 1,500V
Włącz (On / Off) Kontroli
Wejście pod napięciem lock-out
Tapicerka napięcia wyjściowego: ± 8% Vout
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego, obciążenia temperatury wyjściowej i płytą podstawy, o ile nie podano inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | | | 22 | Vdc | Ciągłe, nieoperacyjne |
| | 20 | Vdc | Ciągłe, operacyjnego |
| | 22 | Vdc | Działających przejściowa ochrona, <100ms |
napięcie izolacji | | | 2000 | Vdc | Wejścia do wyjścia |
temperatura robocza | -40 | | 100 | ℃ | temperatura Baseplate |
Temperatura przechowywania | -55 | | 115 | ℃ | |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 9 | 12 | 18 | Vdc | |
Zacznij zakres napięcia | 10 | 12 | 18 | Vdc | |
Under-Voltage Lockout | | 8,5 | 8,9 | Vdc | Turn - Na progu pół obciążenia |
7,5 | 8,0 | | Vdc | Turn - próg Off, pół załadunku |
Maksymalny prąd wejściowy | | | 7 | ZA | Pełne obciążenie, min. wkład |
Wydajność | | 87 | | % | Nominalny; załadowany do pełna |
Polecane zewnętrznego Pojemność wejściowa | | 100 | | uF | Typowy ESR 0.1-0.2Ω |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe Wartość zadana | 23,76 | 124,00 | 24,24 | Vdc | Nominalny; pół załadunku |
Zakres napięcia wyjściowego | 23,52 | 24,00 | 24,48 | Vdc | |
Zakres prądu wyjściowego | 0,1 | | 2,08 | ZA | |
linia rozporządzenie | | ± 0,02 | ± 1 | % | Niska linia wysokiej linii; załadowany do pełna |
Regulacja obciążenia | | ± 0,02 | ± 1 | % | Brak obciążenia do pełnego obciążenia; nominalne |
regulacja temperatury | | | ± 0,02 | % / ° C | Ponad zakresie temperatur |
ograniczenie prądu | 2,3 | | | ZA | Napięcie wyjściowe 90% nominalnego |
Prąd zwarcia | | | 5 | ZA | |
Ripple (RMS) | | | 50 | mV | Nominalny; załadowany do pełna; szerokość pasma 20 MHz |
Hałas (Peak-to-peak) | | | 240 | mV |
Maksymalna moc wyjściowa Cap. | | | 1800 | uF | Załadowany do pełna |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | | | 960 | mV | 50% do 75% do 50% maksymalnej Iout |
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / us) | | | 960 | mV | 50% do 75% do 50% maksymalnej Iout |
rozliczania czasu | | | 300 | nas | W granicach 1% Vout nom. |
Skręć na opóźnienie czasowe | | | 50 | mS | Załadowany do pełna; Vin do Vout = 90% nom |
Przekroczenie napięcia wyjściowego | | | 5 | % | |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | 200 | 230 | KHz | |
Napięcie wyjściowe trymowania | | | 10 | % | Przycinanie, wykończenie Przypnij do (+) Vout. |
| | 8 | % | Przycinanie w dół, przycinanie Przypnij do Com, |
Włącz źródło prądowe | | | 1 | mama | |
Włącz (On - Off Kontroli), logika dodatnia | 1 | | 15 | Vdc | On-Control, Logic wysokie lub pływające |
-0,5 | | 0,3 | Vdc | Off-Control Logic niska |
Over-Power Protection | 110 | | | % | |
Short - Zabezpieczenia | | | 65 | mΩ | Typ: Czkawka Tryb Auto Recovery Odporność na zwarcie |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | | | Vdc | Wejścia do wyjścia 1mA |
1500 | | | Vdc | Wejście do płyty fundamentowej, 1mA |
500 | | | Vdc | Wyjście do płyty fundamentowej, 1mA |
Odporność izolacji | 100 | | | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% |
Izolacja pojemnościowa | | 1000 | | pF | |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | | +100 | ℃ | Rozszerzona, temperatura płyta fundamentowa |
Temperatura przechowywania | -55 | | +115 | ℃ | Otaczający |
Współczynnik temperaturowy | | | ± 0,02 | % / ℃ | |
Wilgotność | 20 | | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zarys mechaniczna
Uwagi:
1. Wszystkie szpilki są 0,040 "(1.02mm) dia.
2. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | com | Ujemne napięcie wyjściowe |
6 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
