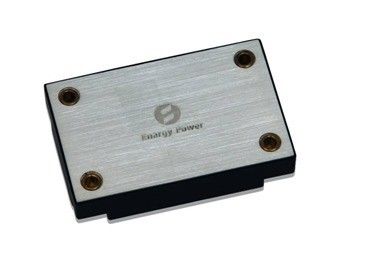

Zasilacz przemysłowy 30W 24V Wyjście / 1.25A XX30-24S24-PEC
Kluczowe cechy
Moc wyjściowa: 30W
Szeroki zakres wejściowy: 18-36VDC
Wysoka sprawność konwersji: do 92%
Rozporządzenie Linia do ± 1%
Regulacja obciążenia ± 1%
Stała częstotliwość pracy
Izolacja Napięcie: 1,500V
Włącz (On / Off) Kontroli
Wyjście nadmierne obciążenia ochrony
Tryb Czkawka zabezpieczenie przed zwarciem
Nadmierna temperatura ochrony
Wejście pod napięciem lock-out
Tapicerka napięcia wyjściowego: ± 10% Vout
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
· Parametry elektryczne stosuje się w całym zakresie roboczym napięciu wejściowym, obciążenia i temperatury wyjściowej płyty bazowej, o ile nie zaznaczono inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
napięcie izolacji | | | 1500 | Vdc | Wejścia do wyjścia |
temperatura robocza | -40 | | +100 | ℃ | |
Temperatura przechowywania | -55 | | +125 | ℃ | |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 18 | 24 | 36 | Vdc | Ciągły |
Under-Voltage Lockout | 15,5 | | 16,8 | Vdc | połowa wsadu |
16,9 | | 17,8 | Vdc | połowa wsadu |
Maksymalny prąd wejściowy | | | 2,0 | ZA | Pełne obciążenie, wejście 18V |
Wydajność | 91 | | | % | Załadowany do pełna |
Polecane zewnętrznego Pojemność wejściowa | | 100 | | uF | Typowy ESR 0.1-0.2Ω |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe Wartość zadana | | 24,00 | | | Nominalny; Brak obciążenia; 25 ℃ |
Zakres napięcia wyjściowego | 23,76 | | 24,24 | Vdc | |
Zakres prądu wyjściowego | 0,1 | | 1,25 | ZA | |
linia rozporządzenie | | ± 1 | | % | Niska linia wysokiej linii; załadowany do pełna |
Regulacja obciążenia | | ± 1 | | % | Brak obciążenia do pełnego obciążenia; nominalne |
ograniczenie prądu | 0,1 | | 1,25 | ZA | Napięcie wyjściowe 95% nominalnego |
Ripple (RMS) | | 50 | | mV | Nominalny; załadowany do pełna; Szerokość pasma 20 MHz; |
Hałas (Peak-to-peak) | | 150 | | mV |
Maksymalna moc wyjściowa Cap. | | | 1500 | uF | Nominalny; załadowany do pełna |
Napięcie wyjściowe trymowania | | | ± 10 | % | Nominalny; załadowany do pełna; 25 ° C |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | | | 720 | mV | 50% do 75% do 50% maksymalnej Iout |
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / us) | | | 720 | mV | 50% do 75% do 50% maksymalnej Iout |
rozliczania czasu | | 300 | 400 | nas | W granicach 1% Vout nom. |
Czas włączania | | | 50 | mS | Załadowany do pełna; Vout = 90% nom. |
Wyłączenia spadek czasu | | | 20 | mS | Załadowany do pełna; Vout = 10% nom. |
Przekroczenie napięcia wyjściowego | | | 5 | % | |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | | 230 | KHz | stopniowa regulacja i stadium Izolacja |
Przycinanie (Pin6) | Patrz Część 3.2 Napięcie trymowania (Pin6) |
Napięcie wyjściowe trymowania | | | 10 | % | Przycinanie, wykończenie Przypnij do (-) Vout. |
| | 10 | % | Przycinanie w dół, przycinanie Przypnij do (+) Vout. |
Włącza (ON / OFF) Kontrola (Pin2) | Patrz część 3.2 |
Włącz źródło prądowe | | | 10 | mama | |
Włącz (On - Off Kontroli), logika dodatnia | 1,0 | | 15 | Vdc | On-Control, Logic wysokie lub pływające |
-0,5 | | 0,3 | Vdc | Off-Control Logic niska |
Short - Zabezpieczenia | | | 10 | mΩ | Typ: Czkawka Tryb Auto Recovery Odporność na zwarcie |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | | | Vdc | Wejścia do wyjścia |
1500 | | | Vdc | Wejście do bazy |
500 | | | Vdc | Wyjście do Bazy |
Odporność izolacji | 100 | | | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | | +100 | ℃ | Rozszerzone, temperatura bazowa PCB |
Temperatura przechowywania | -55 | | +125 | ℃ | Otaczający |
Wilgotność | 20 | | 90 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zarys mechaniczna
Uwagi:
1. Wszystkie szpilki są 0,040 "(1.02mm) dia
2. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | Vout (-) | Ujemne napięcie wyjściowe |
6 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
