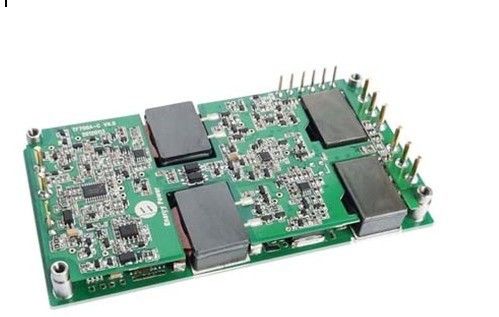

Moc wyjściowa 700W Industrial Supply 28V / 25A TF700-48S28-NOC
Kluczowe cechy
Moc wyjściowa: 700W
Szeroki zakres wejściowy: 36-72VDC
Wysoka sprawność konwersji: do 93%
Rozporządzenie Linia do ± 1%
Regulacja obciążenia ± 1%
Stała częstotliwość pracy
Izolacja Napięcie: 1,500V
Włącz (On / Off) Kontroli
Wyjście nadmierne obciążenia ochrony
Wyjście napięcia Zabezpieczenie nad-
Tryb Czkawka zabezpieczenie przed zwarciem
Nadmierna temperatura ochrony
Wejście pod napięciem lock-out
UL94V-0 Ocena zmniejszonej palności
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
· Parametry elektryczne stosuje się w całym zakresie roboczym napięciu wejściowym, obciążenia i temperatury wyjściowej płyty bazowej, o ile nie zaznaczono inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 36 | 48 | 72 | Vdc | Ciągły |
Maksymalny prąd wejściowy | 24 | ZA | Pełne obciążenie, min. wkład | ||
Czuwanie Prąd wejściowy | 0,2 | ZA | Bez obciążenia | ||
Wydajność | 92 | % | |||
Polecane zewnętrznego Pojemność wejściowa | 470 | uF | ESR 0.1-0.2R |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wyjściowego | 27,72 | 28,00 | 28,28 | Vdc | |
Zakres prądu wyjściowego | 0 | 25 | ZA | ||
linia rozporządzenie | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Regulacja obciążenia | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Ogólnie Napięcie wyjściowe | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Hałas (Peak-to-peak) | 120 | 250 | mV | przepustowość 20 MHz. Wyjście z 10uF i 0.1uF kondensatora elektrolitycznego kondensatora ceramicznego przy prądzie znamionowym pełna. | |
Maksymalna moc wyjściowa Cap. | 1000 | 3300 | 6000 | uF | 2000uF zalecane, gdy Ta≤-5 ℃ |
Napięcie wyjściowe trymowania | 22 | 32 | Vdc | Nominalny; załadowany do pełna; 25 ° C |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | 850 | mV | di / dt = 0,1 A / us Io = 25% -50% -25% Ioutmax lub 50% do 75% do 50% maksymalnej Iout | ||
rozliczania czasu | 400 | nas | W granicach 1% Vout nom. | ||
Przekroczenie napięcia wyjściowego | 5 | % |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 240 | 255 | 270 | KHz | |
Napięcie wyjściowe trymowania | 32 | Vdc | Przycinanie, wykończenie Przypnij do (+) Vout. | ||
22 | Vdc | Przycinanie w dół, przycinanie Przypnij do (-) Vout. | |||
Włącz źródło prądowe | 5 | mama | |||
Włącz (On - Off Kontroli), logika dodatnia | 3,5 | 15 | Vdc | On-Control, Logic wysokie lub pływające | |
-0,3 | 1,5 | Vdc | Off-Control Logic niska | ||
Zasilania pomocniczego | 8 | 15 | Vdc | Ciągłe źródłem current≤25mA | |
Praca wykrywanie statusu (IOG) | Niska impedancja, gdy moduł jest w porządku, o wysokiej impedancji, gdy moduł nie powiodło | ||||
Under-Voltage Lockout | 32,0 | 35,9 | Vdc | Turn - Na progu | |
31,0 | 35,0 | Vdc | Turn - Off progu | ||
Ochrona przed przeładowaniem | 110 | 125 | 150 | % | Aktualny-Mode, Puls przez impuls prądu graniczna (obciążenie znamionowe%) |
Wyjście ponad napięcia ochrona | 33 | 36 | Vdc | Czkawka Tryb Auto odzyskiwania | |
Nadmierna temperatura ochrony | 100 | 105 | 110 | ℃ | Auto-Recovery Basepalte Temperatura |
10 | ℃ | Histereza |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | Vdc | Wejścia do wyjścia, Wyciek current≤1mA | ||
1000 | Vdc | Wejście do płyty bazowej, Wyciek current≤1mA | |||
500 | Vdc | Wyjście na płycie podstawy, Wyciek current≤1mA | |||
Odporność izolacji | 10 | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% | ||
Izolacja pojemnościowa | 1000 | pF |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Waga | 200 | sol | |||
MTBF | 250000 | godziny |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | 85 | ℃ | Rozszerzona, temperatura bazowa palte | |
Temperatura przechowywania | -55 | 115 | ℃ | Otaczający | |
Wilgotność | 20 | 90 | % RH |
Zarys mechaniczna
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | VIN (-) | Ujemne napięcie wejściowe |
2 | VIN (+) | Pozytywna napięcia wejściowego |
3 | ON / OFF | Negatyw Włącz kontrolę |
4 | ON / OFF + | Pozytywna Włącz kontrolę |
5 | Vout + | Pozytywna napięcie wyjściowe |
6 | Vout- | Ujemne napięcie wyjściowe |
7 | S- | Negatywna zdalnego rozsądek. SENSE (-) musi być podłączony do Vout (-) |
8 | S + | Pozytywna zdalnego rozsądek. SENSE (+) musi być podłączony do Vout (+) |
9 | TRYM | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
10 | PC | Obecny podział |
11 | IOG | Praca wykrywanie statusu |
12 | AUX | Zasilania pomocniczego |
