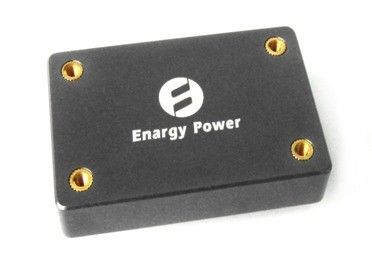

Zasilacz przemysłowy 50W 12V / 4.2A XD50-48S12-PEM
Kluczowe cechy
Moc wyjściowa: 50W
Szeroki zakres wejściowy: 36-72VDC
Wysoka sprawność konwersji: do 93%
Rozporządzenie Linia do ± 1%
Regulacja obciążenia ± 1%
Stała częstotliwość pracy
Izolacja Napięcie: 1500V
Włącz (On / Off) Kontroli
Wyjście nadmierne obciążenia ochrony
Tryb Czkawka zabezpieczenie przed zwarciem
Wejście pod napięciem lock-out
Tapicerka Napięcie wyjściowe: -8% ~ + 10% Vout
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego, obciążenia temperatury wyjściowej i płytą podstawy, o ile nie podano inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | | | 78 | Vdc | Ciągłe, nieoperacyjne |
| | 75 | Vdc | Ciągłe, operacyjnego |
| | 78 | Vdc | Działających przejściowa ochrona, <100ms |
napięcie izolacji | | | 2000 | Vdc | Wejścia do wyjścia |
temperatura robocza | -55 | | 100 | ℃ | |
Temperatura przechowywania | -65 | | 125 | ℃ | |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 36 | 48 | 72 | Vdc | Ciągły |
Under-Voltage Lockout | | 35,5 | 35,9 | Vdc | Turn - Na progu |
32,5 | 33,5 | | Vdc | Turn - Off progu |
Maksymalny prąd wejściowy | | | 1,8 | ZA | Pełne obciążenie, min. wkład |
Wydajność | 91 | | | % | |
Polecane zewnętrznego Pojemność wejściowa | | | 100 | uF | Typowy ESR 0.1-0.2Ω |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe Wartość zadana | 11,8 | 12,00 | 12,12 | Vdc | Nominalny; Brak obciążenia; 25 ℃ |
Zakres napięcia wyjściowego | 11,76 | 12,00 | 12,24 | Vdc | |
Zakres prądu wyjściowego | 0 | | 4,2 | ZA | Z zastrzeżeniem tym obniżeniem cieplnej |
linia rozporządzenie | | ± 0,02 | ± 1 | % | Niska linia wysokiej linii; załadowany do pełna |
Regulacja obciążenia | | ± 0,02 | ± 1 | % | Brak obciążenia do pełnego obciążenia; nominalne |
regulacja temperatury | | | ± 0,02 | % / ° C | Ponad zakresie temperatur |
ograniczenie prądu | 4,6 | | 7,6 | ZA | voltage90 Wyjście% nominalnego |
Ripple (RMS) | | | 30 | mV | Nominalny; załadowany do pełna; Szerokość pasma 20 MHz; |
Hałas (Peak-to-peak) | | | 120 | mV |
Maksymalna moc wyjściowa Cap. | 220 | | 3000 | uF | Nominalny; załadowany do pełna |
Napięcie wyjściowe trymowania | | | +10 | % | Nominalny; załadowany do pełna; 25 ° C |
| | -8 |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | | | 480 | mV | 50% do 75% do 50% maksymalnej Iout |
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / us) | | | 480 | mV | 50% do 75% do 50% maksymalnej Iout |
rozliczania czasu | | | 300 | nas | W granicach 1% Vout nom. |
Czas włączania | | | 50 | mS | Załadowany do pełna; Vout = 90% nom |
Przekroczenie napięcia wyjściowego | | | 5 | % | |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 187 | 200 | 230 | KHz | stopniowa regulacja i stadium Izolacja |
Przycinanie (Pin6) | Zobacz part3.1 Napięcie trymowania (Pin6) |
Napięcie wyjściowe trymowania | | | 10 | % | Przycinanie, wykończenie Przypnij do (-) Vout. |
| | 8 | % | Przycinanie w dół, przycinanie Przypnij do (+) Vout. |
Włącza (ON / OFF) Kontrola (Pin1) | Patrz część 3.2 |
Włącz źródło prądowe | | | 1 | mama | |
Włącz (On - Off Kontroli), logika dodatnia | 1 | | 15 | Vdc | On-Control, Logic wysokie lub pływające |
-0,5 | | 0,3 | Vdc | Off-Control Logic niska |
Ochrona przed przeładowaniem | 110 | | | % | Aktualny-Mode, Puls przez impuls prądu graniczna (obciążenie znamionowe%) |
Short - Zabezpieczenia | | | 10 | mΩ | Typ: Czkawka Tryb Auto Recovery Odporność na zwarcie |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | | | Vdc | Wejścia do wyjścia |
1500 | | | Vdc | Wejście do bazy |
500 | | | Vdc | Wyjście do Bazy |
Odporność izolacji | 100 | | | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% |
Izolacja pojemnościowa | | 1000 | | pF | |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -55 | | +100 | ℃ | Rozszerzone, temperatura bazowa PCB |
Temperatura przechowywania | -65 | | +125 | ℃ | Otaczający |
Współczynnik temperaturowy | | | ± 0,02 | % / ℃ | |
Wilgotność | 20 | | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zarys mechaniczna
Uwagi:
1. Wszystkie szpilki są 0,040 "(1.02mm) dia
2. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | com | Ujemne napięcie wyjściowe |
6 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
