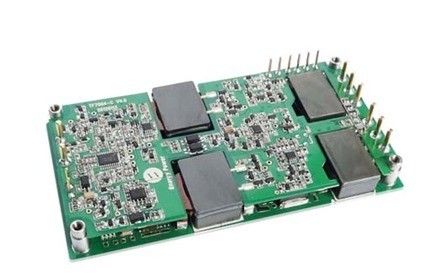

Wysoka moc 700W przetwornica DC-DC przemysłowy 30V / 24A RoHS TF700-48S30-NOC

Moc wyjściowa 700W Industrial Supply 30V / 24A TF700-48S30-NOC

Kluczowe cechy

Moc wyjściowa: 700W

Szeroki zakres wejściowy: 36-72VDC

Wysoka sprawność konwersji: do 92%

Rozporządzenie Linia do ± 1%

Regulacja obciążenia ± 1%

Stała częstotliwość pracy

Izolacja Napięcie: 1,500V

Włącz (On / Off) Kontroli

Wyjście nadmierne obciążenia ochrony

Wyjście napięcia Zabezpieczenie nad-

Tryb Czkawka zabezpieczenie przed zwarciem

Nadmierna temperatura ochrony

Wejście pod napięciem lock-out

UL94V-0 Ocena zmniejszonej palności

Zgodny z RoHS

Przegląd produktów

Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.

Właściwości elektryczne

Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego, obciążenia temperatury wyjściowej i płytą podstawy, o ile nie podano inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.

Charakterystyki wejść

Charakterystyka wyjścia

Dynamiczne charakterystyki przenoszenia

Cechy funkcjonalne

Właściwości izolacyjne

Charakterystyka ogólna

Charakterystyka środowiska

Specyfikacje funkcji

Włącza (ON / OFF) Kontroli (pin 3 i Pin4):

Sworzeń Włącz moduł zasilania pozwala być włączane i wyłączane w formie elektronicznej. Funkcja Włącz (On / Off) jest przydatna w celu zaoszczędzenia energii akumulatora do zasilania impulsowego aplikacji lub mocy do sekwencjonowania.

Sworzeń Włącz odwołuje się do -Vin. Jest on zatrzymał się wewnętrznie, więc nie jest wymagane zewnętrzne źródło napięcia. Otwarty kolektor (dren lub otwarty) przełącznik jest zalecany do kontroli sworznia włączyć.

Podczas korzystania z pin Enable, upewnij się, że odwołanie jest naprawdę -Vin pin, a nie przed filtrowanie EMI lub zdalnie od urządzenia. Optycznie sprzęgania sygnału i umieszczenie transoptor bezpośrednio w module uniknąć tych problemów. Jeśli pin Enable nie jest używany, można pozostawić pływające (logika pozytywna) lub podłączone do -Vin pin (ujemna logika). Rysunek A szczegóły pięć możliwych układów do napędzania pin ON / OFF. Rysunek B przedstawia szczegółowy wygląd obwodów wewnętrznych ON / OFF.

Rysunek A: różne obwody do wbijania kołka ON / OFF.

Rysunek B: Wewnętrzna ON / OFF pin obwody

Teledetekcji (piny 7 i 8):

Teledetekcja pozwala konwertera do wyczuć napięcie wyjściowe bezpośrednio w punkcie obciążenia, a tym samym automatycznie kompensuje dystrybucji i kontakt strat prądowych obciążenie (Rysunek C). Jest jeszcze jeden sens prowadzić dla każdego zacisku wyjściowym, oznaczona + Sense and -Sense. Przewody te niosą ze sobą bardzo niski prąd w porównaniu z przewodami obciążenia. Wewnętrznie rezystor jest włączony pomiędzy zacisk sensownego, a zacisk mocy. Jeśli zdalny rozsądek nie jest używany, poczucie prowadzi potrzeby należy zewrzeć do odpowiednich przewodów wyjściowych (rysunek D).

Pielęgnacja musi być podjęte w przypadku wykonywania połączeń wyjściowych. Jeśli zaciski wyjściowe należy odłączyć przed liniami sensie pełnym prąd obciążenia popłynie w dół linii zmysłowych i uszkodzenie rezystorów wykrywania wewnętrznych. Pamiętaj, aby zawsze wyłączyć zasilanie przetwornicy przed dokonaniem jakichkolwiek połączeń wyjściowych. Maksymalne napięcie na linii spadku kompensacja jest do 0.5V

Rysunek C: Remote Sense Connection

Rysunek D: Remote Sense Connection

Funkcje ochronne

· Wejście Pod napięcia Lockout: Przetwornica jest przeznaczona do wyłączenia, gdy napięcie wejściowe jest zbyt niska, co pomaga uniknąć problemu niestabilności systemu wejściowego, obwód blokady jest komparator z histerezą DC. Gdy napięcie wejściowe wzrasta, musi przekraczać typowy przełomu w sprawie wartości napięcia progowego (wymienione na stronie specyfikacji), zanim przetwornica włączy. Gdy przetwornica jest włączony, napięcie wejściowe może spaść poniżej typowej wartości napięcia progowego wyłączania przed przetwornica wyłączy się.

· Prąd wyjściowy Limit: Maksymalny limit prądu pozostaje stała, jak spada napięcie wyjściowe. Jednak, gdy impedancja krótka całej produkcji jest na tyle mała, aby spadek napięcia wyjściowego poniżej określonego wyjściowego DC Prąd-Limit Shutdown napięcia, przetwornica w trybie czkawką nieokreślony stanie zabezpieczenie przeciwzwarciowe, aż krótki stan obwodu jest usuwany. To zapobiega nadmiernemu nagrzewaniu konwertera lub płycie ładunkowej.

· Zamykania przegrzaniem: Czujnik temperatury przetwornicy wyczuwa temperaturę średnią modułu. Obwód wyłączania termiczny jest tak zaprojektowany, aby włączyć przetwornik się, gdy temperatura osiągnie położenie mierzonej wartości wyłączenia przegrzaniem. Pozwoli to konwerter, aby włączyć ponownie, gdy temperatura spadnie o lokalizacji wykrytego wysokości Shutdown przekroczeniu temperatury wartości Restart histerezy.

Metoda badania

Wyjście Ripple & badania hałasu:

Tętnienia wyjściowy składa się z podstawowej tętnienia częstotliwości i wysokiej częstotliwości przełączania skoki hałasu. Tętnienia częstotliwości przełączania podstawowym (lub podstawowe tętnienia) mieści się w przedziale 100kHz do 1MHz; wysoka częstotliwość przełączania skok szumów (lub szum przełączania) mieści się w zakresie 10 MHz do 50MHz. Hałas przełączania jest zwykle określona z pasma 20 MHz, które obejmują wszystkie istotne harmonicznych dla kolców hałasu.

Najprostszym sposobem pomiaru tętnienia i szumy wyjściowe jest użycie sondy oscyloskopu i pierścień ziemi wciśnięty bezpośrednio na stykach wyjściowych przemienników energii, jak pokazano poniżej. To sprawia, że ​​najkrótszą połączenia na zaciskach wyjściowych. Grunt klip sondy oscyloskopu nie powinny być używane do pomiaru pulsacji i hałasu. Klip grunt nie tylko działać jak anteny i pickup energii promieniowania o wysokiej częstotliwości, ale wprowadzi szum common-mode do pomiaru, jak również.

Standardowa konfiguracja testu do pomiaru akustyczną i hałasu jest pokazany na rysunku E. gniazdo sondy (Tektronix, PN 131.0258-00) służy do pomiarów w celu wyeliminowania zakłóceń odbioru związanego z długim zacisku uziemienia sondami zakresu.

Rysunek E: Falowanie i badanie hałasu standardowy sposób.

Zarys mechaniczna

Oznaczenia pinów
