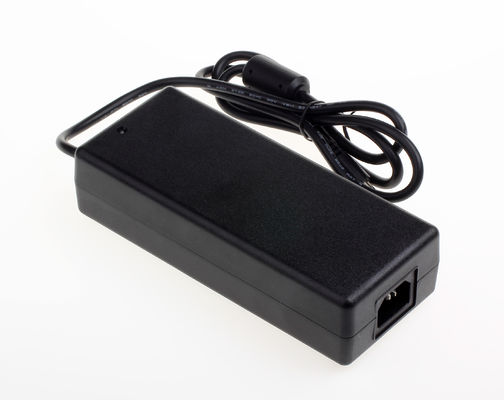

120W Realan Komputer zasilacz 12V DC ITX Black AC Power Supply

1, opis:

Celem dokumentu jest określenie wymogów funkcjonalnych 120 W zasilacz.

2, Charakterystyki wejść:

2,1 Napięcie wejściowe:

Napięcie znamionowe: 100 ~ 240Vac

Zmienność Zakres: 90-264Vac

2.2 Częstotliwość wejściowa:

Częstotliwość znamionowa: 50 / 60Hz.

Wahania częstotliwości: 47-63Hz

2,3 Prąd wejściowy:

2.0 Amps max przy dowolnym napięciu wejściowym i wyjściowym DC znamionowym, obciążeniu znamionowym.

2,4 Prąd rozruchowy:

120 Amp Max. Zimny start na wejściu 240VAC, przy obciążeniu znamionowym i 25 ℃ otoczenia.

2,5 Ac Prąd upływu:

0,25 mA Wejście Max.At240Vac.

3, charakterystyki wyjściowe:

Moc wyjściowa 3,1

3,2 połączeniu Load / Rozporządzenie Linia

3.3Ripple i hałasu:

Pod nominalnym napięciu i obciążeniu znamionowym, tętnienia i szumy są następujące, gdy środek z Max.Bandwidth 20MHz i równolegle 47uF / 0.1uF, skrzyżowane podłączony w punkcie testowym.

Napięcie tętnienia i hałasu (maks.)

+12 V DC 120 mV pp

3.4 Włączanie opóźnienia:

Wejście 3Second Max.at 115VAC i wyjście Max.load.

3.5 Czas narastania:

40 mS Max.at 115VAC wejście i wyjście obciążenia Max.

3.6 Czas podtrzymania:

5 ms Min.at 115VAC Max.Load wejście i wyjście.

3.7 Efektywność:

75% min, przy 115 / 230Vac napięcia wejściowego, 1 / 4,1 / 2,3 / 4 i pełne obliczeniowego obciążenia średniej wydajności.

4, zabezpieczeniami:

4.1 Krótki Test obwodu:

Zasilacz zostanie automatycznie odzyskane, gdy krótkie usterki obwodu usunąć.

4.2 zabezpieczenie nadmiarowo-prądowe:

Zasilacz zostanie automatycznie odzyskane po ponad bieżące usterki usunąć.

4,3 Over Voltage Protection:

Zasilacz zostanie automatycznie odzyskane, gdy wady usunąć 120% ~ 170%.

5, REQUIREMET ŚRODOWISKA:

5.1Operating Temperatura:

0 ℃ do 40 ℃, przy pełnym obciążeniu, normalna praca.

5.2 Temperatura przechowywania: od -20 ℃ do 80 ℃ Z pakietu

5,3 Wilgotność względna:

5% (0 ℃) ~ 90% (40 ℃) RH, 72 godziny, przy pełnym obciążeniu, Normal operacyjnego.

5.4 Wibracje:

Pracy: IEC 721-3-3 3M3

5 ~ 9 Hz, A = 1.5mm

9 ~ 200Hz, Przyspieszenie 5m / S2

2. Transport:

IEC 721-3-2 2M2

5-9Hz, A = 3.5mm

9 ~ 200Hz, Przyspieszenie = 5m / S2

200 ~ 500Hz, Przyspieszenie = 15m / S2

3. Osie, 10 cykli na osi.

Nie może nastąpić trwałe uszkodzenie podczas badań.

Próbka ma przywrócić do pierwotnej sytuacji po wyłączeniu zasilania / na ..

5,5 spada pakiety:

1M dla typu WALLMOUNT i 760mm dla typu stacjonarnego, jak opisano powyżej.

Pozioma powierzchnia składa się z twardego drewna o grubości co najmniej 13 mm, zamontowany na dwie warstwy sklejki

każdy z 19mm do 20mm grubości, wszystkie obsługiwane na betonowym lub równoważny zakaz sprężystej podłodze.

6 WYMAGANIA BEZPIECZEŃSTWA:

6.1Safety: Accord z

6.2 Wytrzymałość Hi-Pot:

Pierwotne do wtórnego: 1800 Vac10mA / 3S dla badania typu.

6,3 Iusulation Opór:

Pierwotne do wtórnego: 10M min przy 500V DC.

6,4 EMI STANDARD

Spełnia granicach

<1> zasady klasy B part15 .Fcc

<2> .EN55022 zasady klasy B

<3> .GB9254-1998, GB17625.1-2003

7, mechaniczny Wymagania:

7.1 Obudowa:

Wielkość zasilanie: L 170 x szer 72 x wys 41,5 mm;

7,2 nPrzenieś Złącze:

IEC-320-C14.
