Gaoxin Industrial Park, Guangming New Zone, Shenzhen w prowincji Guangdong, Chiny | Angelwang66@126.com |
Place of Origin: | China |
Nazwa handlowa: | Enargy |
Model Number: | XD30-24S12-PECW |
Minimum Order Quantity: | 1pcs |
---|---|
Cena: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
High Light: | przemysłowe DC DC,izolowane zasilanie |
---|

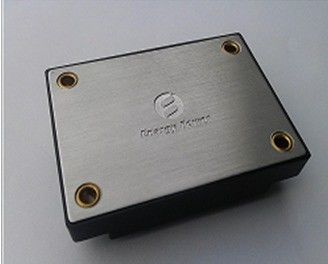

Zasilacz przemysłowy 30W 12V / 2,5A XD30-24S12-PECW
Kluczowe cechy
Moc wyjściowa: 30W
Szeroki zakres wejściowy: 9-36VDC
Wysoka wydajność: do 88%
Rozporządzenie Linia do ± 1%
Regulacja obciążenia ± 1%
Stała częstotliwość pracy
Izolacja Napięcie: 1,500V
Włącz (On / Off) Kontroli
Wyjście nadmierne obciążenia ochrony
Wyjście napięcia Zabezpieczenie nad-
Tryb Czkawka zabezpieczenie przed zwarciem
Wejście pod napięciem lock-out
Napięcie wyjściowe wykończenia: -8 ~ + 10% Vout
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | 40 | Vdc | Ciągłe, nieoperacyjne | ||
38 | Vdc | Ciągłe, operacyjnego | |||
40 | Vdc | Działających przejściowa ochrona, <100ms | |||
napięcie izolacji | 2000 | Vdc | Wejścia do wyjścia | ||
temperatura robocza | -40 | 100 | ℃ | Baza temperatura płyty, | |
Temperatura przechowywania | -55 | 115 | ℃ | Otaczający |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 9 | 24 | 36 | Vdc | |
Zacznij zakres napięcia | 10 | 24 | 36 | Vdc | |
Under-Voltage Lockout | 8,5 | 8,9 | Vdc | Turn - Na progu pół obciążenia | |
7,5 | 8,0 | Vdc | Turn - próg Off, pół załadunku | ||
Maksymalny prąd wejściowy | 4,2 | ZA | Pełne obciążenie, min. wkład | ||
Wydajność | 88 | % | |||
Polecane zewnętrznego Pojemność wejściowa | 100 | uF | Typowy ESR 0.1-0.2Ω |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe Wartość zadana | 11,88 | 12,00 | 12,12 | Vdc | Nominalny; pół załadunku |
Zakres napięcia wyjściowego | 11,76 | 12,00 | 12,24 | Vdc | |
Zakres prądu wyjściowego | 0 | 2,5 | ZA | ||
linia rozporządzenie | ± 0,02 | ± 1 | % | Niska linia wysokiej linii; załadowany do pełna | |
Regulacja obciążenia | ± 0,02 | ± 1 | % | Brak obciążenia do pełnego obciążenia; nominalne | |
ograniczenie prądu | 2,7 | ZA | Napięcie wyjściowe 90% nominalnego | ||
Prąd zwarcia | 6 | ZA | |||
Ripple (RMS) | 15 | mV | przepustowość 20 MHz. Wyjście z 10uF i 0.1uF kondensatora elektrolitycznego kondensatora ceramicznego przy prądzie znamionowym pełna. | ||
Hałas (Peak-to-peak) | 100 | mV | |||
Maksymalna moc wyjściowa Cap. | 1800 | uF |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | 360 | mV | 50% do 75% do 50% maksymalnej Iout | ||
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / us) | 360 | mV | 50% do 75% do 50% maksymalnej Iout | ||
rozliczania czasu | 300 | nas | W granicach 1% Vout nom. | ||
Czas włączania | 50 | mS | Od Vin = 10% do Vout = 90% nom. | ||
Przekroczenie napięcia wyjściowego | 5 | % |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | 200 | 230 | KHz | stopniowa regulacja i stadium Izolacja |
Napięcie wyjściowe trymowania | 10 | % | Przycinanie górę | ||
8 | % | Przycinanie w dół | |||
Włącz źródło prądowe | 1 | mama | |||
Włącz (On - Off Kontroli), logika dodatnia | 1 | 15 | Vdc | On-Control, Logic wysokie lub pływające | |
-0,5 | 0,3 | Vdc | Off-Control Logic niska | ||
Ochrona przed przeładowaniem | 110 | % | Aktualny-Mode, Puls przez impuls prądu graniczna (obciążenie znamionowe%) | ||
Short - Zabezpieczenia | 65 | mΩ | Typ: Czkawka Tryb Auto Recovery Odporność na zwarcie | ||
Wyjście napięcia Zabezpieczenie nad- | 110 | 150 | % | połowa wsadu |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | Vdc | Wejścia do wyjścia, 1min / 1mA | ||
1500 | Vdc | Wejście do podstawy. 1min / 1mA | |||
500 | Vdc | Wyjście na płycie podstawy. 1min / 1mA | |||
Odporność izolacji | 100 | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% | ||
Izolacja pojemnościowa | 1000 | pF |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | +100 | ℃ | Płyta bazowa temperatury | |
Temperatura przechowywania | -55 | +115 | ℃ | Otaczający | |
Współczynnik temperaturowy | ± 0,02 | % / ℃ | |||
Wilgotność | 20 | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zgodność ze standardami
Parametr | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Igła Płomień Test (IEC 695-2-2) | |
IEC 61000-4-2 |
Zarys mechaniczna
Uwagi:
1. Wszystkie szpilki są 0,040 "(1.02mm) dia ..
3. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | com | Ujemne napięcie wyjściowe |
6 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
