Place of Origin: | China |
Nazwa handlowa: | Enargy |
Model Number: | XD50-24DB18-POC |
Minimum Order Quantity: | 1pcs |
---|---|
Cena: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
High Light: | Przemysłowe zasilacze,pojedyncze zasilanie |
---|

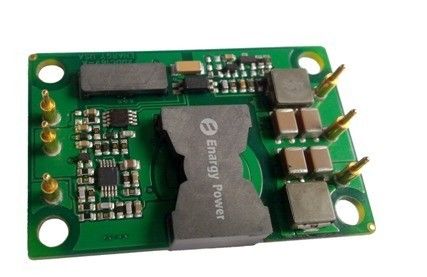

Moc wyjściowa 50W Industrial Supply ± 18V / 1.4A XD50-24DB18-POC
Kluczowe cechy
Moc wyjściowa: 50W
Szeroki zakres wejściowy: 18-36VDC
Wysoka sprawność konwersji: nawet do 90%
Stała częstotliwość pracy
Izolacja Napięcie: 1500V
Włącz (On / Off) Kontroli
Wyjście ponad napięcia ochrony
Wyjście nadmierne obciążenia ochrony
Tryb Czkawka zabezpieczenie przed zwarciem
Nadmierna temperatura ochrony
Wejście pod napięciem lock-out
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego i wyjściowego, obciążenie temperaturze pokojowej, jeśli nie podano inaczej.
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | 40 | Vdc | Ciągłe, nieoperacyjne | ||
38 | Vdc | Ciągłe, operacyjnego | |||
40 | Vdc | Działających przejściowa ochrona, <100ms | |||
napięcie izolacji | 2000 | Vdc | Wejścia do wyjścia | ||
temperatura robocza | -40 | 100 | ℃ | ||
Temperatura przechowywania | -55 | 115 | ℃ | ||
Włącz się do -Vin Napięcie | -0,5 | 15 | Vdc |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 18 | 24 | 36 | Vdc | Ciągły |
Under-Voltage Lockout | 17,0 | 17,5 | 18,0 | Vdc | Turn - Na progu |
16,0 | 16,5 | 17,0 | Vdc | Turn - Off progu | |
Maksymalny prąd wejściowy | 3,2 | ZA | Pełne obciążenie, min. wkład | ||
Wydajność | 90 | % | |||
Polecane zewnętrznego Pojemność wejściowa | 100 | uF | Typowy ESR 0.1-0.2Ω | ||
Bez obciążenia Zasilanie | 0,2 | W |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Zakres napięcia wyjściowego | 17,82 | 18,00 | 18,18 | Vdc | ||
-17,28 | -18,00 | -18,72 | Vdc | |||
Zakres prądu wyjściowego | 0,14 | 1,4 | ZA | + 18V | ||
0,14 | 1,4 | ZA | - 18V | |||
linia rozporządzenie | + 18V | ± 1 | % Vout | Niska linia wysokiej linii; załadowany do pełna | ||
- 18V | ± 4 | % Vout | ||||
Regulacja obciążenia | + 18V | ± 1 | % Vout | Obciążenie min do pełnego obciążenia; Wejście nominalnej, | ||
- 18V | ± 4 | % Vout | ||||
Ripple (RMS) | + 18V | 50 | mV | przepustowość 20 MHz. Wyjście z 10uF i 0.1uF kondensatora elektrolitycznego kondensatora ceramicznego przy prądzie znamionowym pełna. | ||
- 18V | 50 | |||||
Hałas (Peak-to-peak) | + 18V | 60 | mV | |||
- 18V | 60 | |||||
Maksymalna moc wyjściowa Cap. | 2200 | uF | ± 18V |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | 300 | mV | 25% ~ 50% ~ 25%; 50% ~ 75% ~ 50% IOUT1 | ||
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | 300 | mV | 25% ~ 50% ~ 25%; 50% ~ 75% ~ 50% Iout2 | ||
Zmiana stanu wyjścia prądowego (Di / dt = 0.5A / us) | 400 | mV | 25% ~ 50% ~ 25%; 50% ~ 75% ~ 50% IOUT1 | ||
Zmiana stanu wyjścia prądowego (Di / dt = 0.5A / us) | 400 | mV | 25% ~ 50% ~ 25%; 50% ~ 75% ~ 50% Iout2 | ||
rozliczania czasu | 300 | nas | W granicach 1% Vout nom. | ||
Czas włączania | 15 | mS | Załadowany do pełna; Vout = 90% nom, ± 18V | ||
Wyłączenia spadek czasu | 0,2 | mS | Załadowany do pełna; Vout = 10% nom, ± 18V | ||
Przekroczenie napięcia wyjściowego | 5 | % Vout | ± 18V |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | 200 | 230 | KHz | stopniowa regulacja i stadium Izolacja |
Włącz źródło prądowe | 1 | mama | |||
Włącz (On - Off Kontroli), logika dodatnia | 1,0 | 14,0 | Vdc | On-Control, Logic wysokie lub pływające | |
-0,5 | 0,3 | Vdc | Off-Control Logic niska |
Ogrodzenia Charakterystyka
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Ochrona przed wysokim napięciem | 120 | % Vout1 | Typ: Tryb napięcia Limit Minimalne obciążenie przy znamionowym napięciu wejściowym | ||
120 | % Vout2 | ||||
Ochrona przed przeładowaniem | 120 | % IOUT1 | Typ: Prąd-Mode, przy znamionowym napięciu wejściowym, Puls poprzez ograniczenie prądu impulsu progu,% obciążeniu znamionowym. | ||
120 | % Iout2 | ||||
Short - Zabezpieczenia | 65 | mΩ | Typ: Czkawka Mode Nie- Podtrzymanie, automatycznego przywracania; Odporność na zwarcie | ||
65 | mΩ | ||||
Nadmierna temperatura ochrony | 125 | ℃ | Rodzaj: bez podtrzymania, automatycznego przywracania; Próg, Temperatura PCB | ||
25 | ℃ | Histereza |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | Vdc | Wejścia do wyjścia | ||
Odporność izolacji | 100 | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% | ||
Izolacja pojemnościowa | 1000 | pF |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Waga | 25 | sol | |||
MTBF (obliczona) | 1 | MHrs | 80% obciążenia, 40 ℃ Ta |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -55 | +100 | ℃ | Rozszerzone, temperatura bazowa PCB | |
Temperatura przechowywania | -55 | +125 | ℃ | Otaczający | |
Współczynnik temperaturowy | ± 0,02 | % / ℃ | |||
Wilgotność | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zgodność ze standardami
Parametr | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Igła Płomień Test (IEC 695-2-2) | |
IEC 61000-4-2 |
Zarys mechaniczna
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | com | com |
6 | Vout (-) | Ujemne napięcie wyjściowe |
