Gaoxin Industrial Park, Guangming New Zone, Shenzhen w prowincji Guangdong, Chiny | Angelwang66@126.com |
Place of Origin: | China |
Nazwa handlowa: | Enargy |
Model Number: | XX60-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
Cena: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
High Light: | Przemysłowe zasilacze,pojedyncze zasilanie |
---|

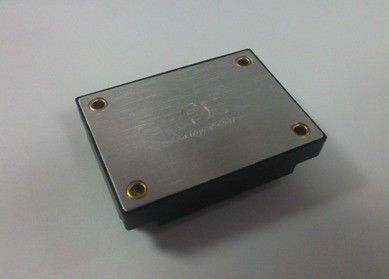

Zasilacz przemysłowy 60W 24V Wyjście / 2.5A XX60-24S24-PEC
Kluczowe cechy
Moc wyjściowa: 60W
Zakres wprowadzenia: 18-36VDC
Wysoka sprawność konwersji: do 92%
Rozporządzenie Linia do ± 1%
Regulacja obciążenia ± 1%
Stała częstotliwość pracy
Izolacja Napięcie: 1500V
Włącz (On / Off) Kontroli
Wyjście nadmierne obciążenia ochrony
Tryb Czkawka zabezpieczenie przed zwarciem
Wejście pod napięciem lock-out
Napięcie wyjściowe wykończenia: -8 ~ + 10% Vout
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego, obciążenia temperatury wyjściowej i płytą podstawy, o ile nie podano inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki.
Bezwzględne maksymalne wskaźniki
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | 40 | Vdc | Ciągłe, nieoperacyjne | ||
38 | Vdc | Ciągłe, operacyjnego | |||
40 | Vdc | Działających przejściowa ochrona, <100ms | |||
napięcie izolacji | 2000 | Vdc | Wejścia do wyjścia | ||
temperatura robocza | -40 | 100 | ℃ | ||
Temperatura przechowywania | -65 | 125 | ℃ | ||
Włącz się do -Vin Napięcie | -0,5 | 15 | Vdc |
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 18 | 24 | 36 | Vdc | Ciągły |
Under-Voltage Lockout | 17,5 | 17,9 | Vdc | Turn - Na progu | |
15,0 | 16,5 | Vdc | Turn - Off progu | ||
Maksymalny prąd wejściowy | 4,1 | ZA | Pełne obciążenie, min. wkład | ||
Wydajność | 90 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe | ||
Polecane zewnętrznego Pojemność wejściowa | 100 | uF | Typowy ESR 0.1-0.2W |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe Wartość zadana | 23,76 | 24,24 | Vdc | Nominalny; Połowa obciążenia; 25 ℃ | |
Zakres napięcia wyjściowego | 23,52 | 24,48 | Vdc | ||
Zakres prądu wyjściowego | 0 | 2,5 | ZA | Z zastrzeżeniem tym obniżeniem cieplnej | |
linia rozporządzenie | ± 0,02 | ± 1 | % | Niska linia wysokiej linii; załadowany do pełna | |
Regulacja obciążenia | ± 0,02 | ± 1 | % | Brak obciążenia do pełnego obciążenia; nominalne | |
ograniczenie prądu | 2,75 | 4,50 | ZA | Napięcie wyjściowe 90% nominalnego | |
Ripple (RMS) | 30 | mV | Nominalny; załadowany do pełna; szerokość pasma 20 MHz | ||
Hałas (Peak-to-peak) | 240 | mV | |||
Maksymalna moc wyjściowa Cap. | 1800 | uF | Nominalny; załadowany do pełna | ||
Napięcie wyjściowe trymowania | ± 8 | % | Nominalny; załadowany do pełna; 25 ° C |
Dynamiczne charakterystyki przenoszenia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / us) | 480 | mV | 50% do 75% do 50% maksymalnej Iout | ||
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / us) | 480 | mV | 50% do 75% do 50% maksymalnej Iout | ||
rozliczania czasu | 300 | nas | W granicach 1% Vout nom. | ||
Przekroczenie napięcia wyjściowego | 5 | % |
Cechy funkcjonalne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | 200 | 230 | KHz | stopniowa regulacja i stadium Izolacja |
Przycinanie (Pin6) | Patrz Część 6.2 Napięcie trymowania (Pin6) | ||||
Napięcie wyjściowe trymowania | 8 | % | Przycinanie, wykończenie Przypnij do (-) Vout. | ||
8 | % | Przycinanie w dół, przycinanie Przypnij do (+) Vout. | |||
Włącza (ON / OFF) Kontrola (Pin1) | Patrz część 6.1 | ||||
Włącz Napięcie Włącz źródło prądowe | 15 | Vdc | Włącz pin pływające | ||
1 | mama | ||||
Włącz (On - Off Kontroli), logika dodatnia | 1,0 | 15 | Vdc | On-Control, Logic wysokie lub pływające | |
-0,5 | 0,3 | Vdc | Off-Control Logic niska | ||
Short - Zabezpieczenia | 10 | mΩ | Typ: Czkawka Tryb Auto Recovery Odporność na zwarcie |
Właściwości izolacyjne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | Vdc | Wejścia do wyjścia | ||
1500 | Vdc | Wejście do bazy | |||
500 | Vdc | Wyjście do Bazy | |||
Odporność izolacji | 100 | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% | ||
Izolacja pojemnościowa | 1000 | pF |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Waga | 2,4 (68) | Oz (g) | obudowane | ||
MTBF (obliczona) | 250 | KHrs | TR-NWT-000332; 80% obciążenia, 300LFM, 40 ℃ Ta |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | +100 | ℃ | Rozszerzone, temperatura bazowa PCB | |
Temperatura przechowywania | -55 | +115 | ℃ | Otaczający | |
Współczynnik temperaturowy | ± 0,02 | % / ℃ | |||
Wilgotność | 20 | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Zgodność ze standardami
Parametr | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Igła Płomień Test (IEC 695-2-2) | Test na całego zespołu; planszowe i plastikowe elementy UL94V-0 zgodna |
IEC 61000-4-2 |
Kwalifikacja Specyfikacja
Parametr | Uwagi |
Wibracja | 10-55Hz wymiata, 1 min./sweep, 120 wymiata dla 3 osi |
wstrząsy mechaniczne | 100g min, 2 krople w osi X i Y, 1 kropla w osi Z |
Zimno (pracuje) | IEC60068-2-1 Ad |
wilgotne ciepło | IEC60068-2-67 Cy |
Temperatura na rowerze | -40 ° C do 100 ° C, rampa 15 ° C / min., 500 cykli |
Zasilanie / jazda na rowerze Thermal | Vin = min do max, pełne obciążenie, 100 cykli |
marginalizacji Projekt | Tmin-10 ° C do Tmax + 10 ° C, 5 ° C stopni, Vin = min do max, 0-105% obciążenia |
Badanie życie | 95% oceniło Vin i obciążenia jednostki w punkcie obniżeniem, 1000 godzin |
lutowności | IEC60068-2-20 |
Typowe Zastosowanie i budowa Rozpatrzenie
Typowy obwód aplikacji
Rysunek 1: Typowy obwód aplikacji (negatywna jednostka logiczna, stale włączony).
oznacznik | Wartość | Spec. |
C1 ~ C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1, L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | Kondensator elektrolityczny (100V) |
C12 | 220uF | Kondensator elektrolityczny (63V) |
Zarys mechaniczna
Uwagi:
1. Wszystkie pozostałe szpilki są 0,040 "(1.02mm) dia.
2. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
Oznaczenia pinów
pin No. | Nazwa | Funkcjonować |
1 | Włączyć | wejście TTL, aby włączyć przetwornicę i wyłączać, w odniesieniu do Vin (-), z wewnętrznym podciągnąć. |
2 | VIN (-) | Ujemne napięcie wejściowe |
3 | VIN (+) | Pozytywna napięcia wejściowego |
4 | Vout (+) | Pozytywna napięcie wyjściowe |
5 | Vout (-) | Ujemne napięcie wyjściowe |
6 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
