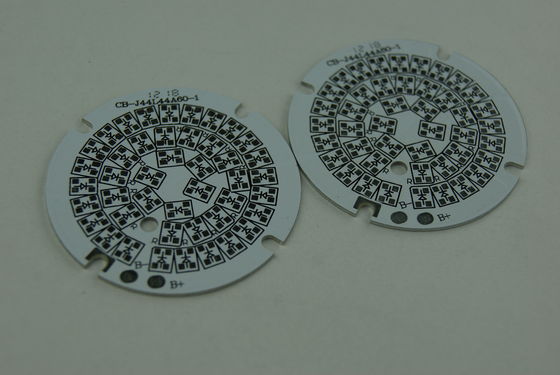

Samochodowa / Power / Audio Wielowarstwowa płyta PCB z aluminium MCPCB for Exchange Converter

Samochód / Power / Audio Wielowarstwowa płyta bazująca na aluminium MCPCB for Exchange Converter

Jednowarstwowa metalowa płyta główna

Jedna jednostronna jednostronna jednostka MCPCB składa się z metalowej podstawy (zwykle stopu aluminium lub miedzi), warstewki dielektrycznej (nieprzewodzącej), warstwy obwodu miedzi, elementów układu scalonego i maski lutowniczej.

Prefekt dielektryczny zapewnia doskonałe przenoszenie ciepła z folii i elementów do płyty podstawy przy zachowaniu doskonałej izolacji elektrycznej. Podstawowa aluminiowa / miedziana płyta zapewnia integralność mechaniczną podłoża jednostronnego, a także rozprowadza i przenosi ciepło do radiatora, powierzchni montażowej lub bezpośrednio do otaczającego powietrza.

Jednolita warstwa MCPCB może być stosowana z elementami do montażu powierzchniowego i elementów złącza wiórowego i drucianego i zapewnia znacznie niższą oporność cieplną niż FRB PWB. Rdzeń metalowy zapewnia niższe koszty niż podłoża ceramiczne i pozwala na znacznie większe obszary niż podłoża ceramiczne.

Podwójna warstwa Metal Core PCB

Podwójne warstwy MCPCB składa się z dwóch warstw przewodu miedzianego, umieszczonych na tej samej stronie rdzenia metalowego (zwykle stopu aluminium, miedzi lub żelaza). Metalowa podstawa znajduje się na dole całego MCPCB, różni się od dwustronnego MCPCB (dwie warstwy miedziane zostały umieszczone po każdej stronie rdzenia metalowego), i można tylko wypełnić SMD na górze.

Różne w przypadku jednowarstwowej płyty MCPCB, 2 warstwy MCPCB wymaga dodatkowego etapu prasowania w celu laminowania laminowanego laminatu termoprzewodzącego i rdzenia metalowego (znanego również jako metalowa podstawa).

W porównaniu z normalnym modelem FR4, to wytrzymałość wymaga więcej technologii i doświadczenia w laminowaniu dwóch warstw wraz z rdzeniem metalowym.

Etapy przetwarzania MCPCB z metalową podstawą osadzoną w płytce drukowanej są stosunkowo skomplikowane, ponieważ po wstępnym wierceniu na metalowej podstawie wymagane jest popychanie otworów, aby odizolować je od obwodów.

Płyta PCB dwustronnego

Posiada również te same dwie warstwy przewodów miedzianych, jak podwójne warstwy MCPCB , ale rdzeń metalowy znajduje się w środku dwóch przewodników, więc są to przewody (śladowe) po obu stronach metalowego rdzenia i zostały połączone ze sobą przez Vias. Dlatego nazywaliśmy to "dwustronną kartą MCPCB" i można umieścić cały SMD na górze i na dole.

Różne w przypadku jednowarstwowej płyty MCPCB dwustronny MCPCB wymaga dodatkowego etapu prasowania w celu laminowania laminowanego laminatu termoprzewodzącego i rdzenia metalowego (znanego również jako metalowa podstawa). Czasem jednak niektórzy dostawcy surowców metalowych dostarczą materiały z płyty, które już zostały laminowane.

W porównaniu z normalnym modelem FR4, to wytrzymałość wymaga więcej technologii i doświadczenia w laminowaniu dwóch warstw wraz z rdzeniem metalowym.

Multi Layers Metal Core PCB

Tak jak PCB FR4, możemy również tworzyć deski z więcej niż 2 warstwami śladów i nazwaliśmy to " Multi Layers MCPCB ". Struktura jest podobna do wielu warstw FR4, ale jest to znacznie bardziej skomplikowane.

Możesz wypełnić więcej elementów na płytach, wstawić sygnał i warstwę podłoża do oddzielonych warstw, aby uzyskać lepszą wydajność w zakresie wydajności elektrycznej.

W porównaniu z normalnym modelem FR4, to wytrzymałość wymaga więcej technologii i doświadczenia w laminowaniu więcej niż dwóch warstw wraz z rdzeniem metalowym, a koszt jest znacznie wyższy niż 2-warstwowy MCPCBor dwustronny MCPCB.

Zastosowanie MCPCB

Diody LED: High-current LED, Spotlight, wysokoprądowa płytka drukowana

Urządzenia mocy przemysłowej: tranzystory wysokiej mocy, tablice tranzystorowe, obwód wyjściowy bieguna push-pull lub totem, przekaźnik półprzewodnikowy, sterownik silnika impulsowego, silnik Wzmacniacze komputerowe (wzmacniacz operacyjny dla serro-silnika) Urządzenie przełączające (falownik)

Samochody: instalacja do napalania, regulator mocy, przetwornice, kontrolery mocy, zmienny system optyczny

Zasilanie: seria regulatorów napięcia, regulator przełączania, przetwornice DC-DC

OA: sterownik drukarki, duże elektroniczne podłoże wyświetlacza, termiczna głowica drukująca

Audio: wzmacniacz wejściowy, wzmacniacz zrównoważony, wzmacniacz przed osłoną, wzmacniacz dźwięku, wzmacniacz mocy

Inne: Płyta termoizolacyjna półprzewodnikowa, tablice IC, tablice rezystorowe, chipy nośne Ics, radiator, podłoża ogniw słonecznych, półprzewodowe urządzenia chłodnicze

Korzyść:

1. Aluminiowe PCB i LED PCB fabryki bezpośrednio

2. Płyta aluminiowa PCB i płyta LED Posiadają wszechstronny system kontroli jakości

3. Aluminiowa PCB i LED PCB dobrej cenie

4. Aluminium PCB i LED PCB szybki czas Dostawa od 48 godzin.

5. Aluminiowa PCB i LED PCBcertification (ISO / UL E354810 / RoHS).

6. 8 lat doświadczenia w eksporcie

7. Płyta aluminiowa PCB i LED nie jest MOQ.

8. Płyta PCB jest wysoka jakością. Zbadaj teAOI (Automatyczna inspekcja optyczna), QA / QC, lotnia, Etesting

materiał

Nasz aluminiowy materiał bazowy: bergquist (usa), Polytronics (Tajwan), totking (Chiny) itd. Zakres przewodności cieplnej od 1W / mK do 8 W / mK Odporność na napięcie Zakres napięcia wynosi od 2KV do 8KV, co może pomóc nam zaspokoić wszelkie potrzeby naszych klientów, a także zmniejszyć koszty zakupu.

Zdolność

Warstwy: 1-4warstwy

Materiał podstawowy: Aluminium / Miedź / Stop żelaza

Przewodność cieplna (dielektryczna warstwa): 0,8, 1,5, 2,0, 3,0 W / mK

Napięcie wytrzymywane: 2000-8000V

Grubość płyty: 0.5mm ~ 3.0mm (0.02 "~ 0.12")

Grubość miedzi: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ, do 6 OZ

Zarys: Routing, wykrawanie, V-Cut

Soldermask: biały / czarny / niebieski / zielony / czerwony, Taiyo PSR4000 biały

Legenda / Czarno-szary Kolor: Czarno / Biały

Wykończenie powierzchni: Immersion Gold, HASL, OSP

Maksymalny rozmiar panelu: 600 * 1200 mm (23,62 "* 47,24")

Pakowanie: Woreczek próżniowo-plastikowy

Próbki L / T: 4 ~ 6 Dni
